Place of Origin:
China
Merknaam:
Stron
Certificering:
IS09001; IS014001; IEC62052-11; IEC62053-21;
Model Number:
STE18-D
1. product introductie
De elektrische energiemeter wordt hoofdzakelijk gebruikt voor het meten van de elektrische energie van een laagspanningsnetwerk. Het kan tegelijkertijd de spanning, stroom, vermogen enz. meten. Het heeft een 433-RF-communicatiefunctie, een selectie van afstandsverdeling, gemakkelijk gebruik voor elektrische bewaking, verzameling en afstandsonderbreking.
producten voldoen aan de ontwerpvereisten van de internationale IEC 62053-21/23 en de internationale IEC 62055-31, van speciale meetchip, internationaal merk sleutelonderdeel, van binnenuit naar buiten, alle kanten garandeert de hoge nauwkeurigheid van het product, hoge betrouwbaarheid applicatie. Alle producten zijn volgens IS09001 en ISO14001 standaard productie, verzekeren de betrouwbaarheid van het product, stabiliteit, aldus verlengen van het gebruiksduur van het product.
2. 规格参数
2.1 elektrische parameters
| productmodel | STD18-B |
| 额定 stroomspanning | 230 V |
| werkspanning bereik | 70% tot en met 120% |
| Frequentie | 50 Hz |
| 额定电流 (Ib) | 5A |
| Maksimale stroom (Imax) | 80A |
| 起动电流 (Ist) | 20 mA |
| 脉冲常数 | 1000 imp/kWh |
| meetnauwkeurigheid | Klasse 1.0 |
| Vermogenverbruik van elektrische spanning | < 2W < 8VA |
| elektriciteitsverbruik van de elektriciteitsleiding | < 1VA |
| werktemperatuur | -25°C-70°C |
| storage temperatuur | -40°C-85°C |
| 通讯 | 433RF |
| Uiterlijk | 143.5 mm × 53 mm × 96,5 mm |
| Gewicht | 383.5 g |
| 防尘防水等级 | IP54 |
| accu-spanning | 3.3V |
| 休眠電流 | 0.2mA |
2.2 elektromagnetische compatibiliteit
| 交流绝缘强度 | 4kV / 50Hz 承受 1min | |
| 脉冲电压1.2/50 US stadselektrische verbinding | 8 kV | |
| 静电放电 | 接触 ontslag elektriciteit | 8 kV |
| luchtverwarming | 16 kV | |
| Telefoonfrequentie | 27 MHz-500 MHz | 10 V/m |
| 100 kHz-1 GHz | 30 V/m | |
| snel momentane pulstest | 4 kV | |
| 保护级别 | Klasse II | |

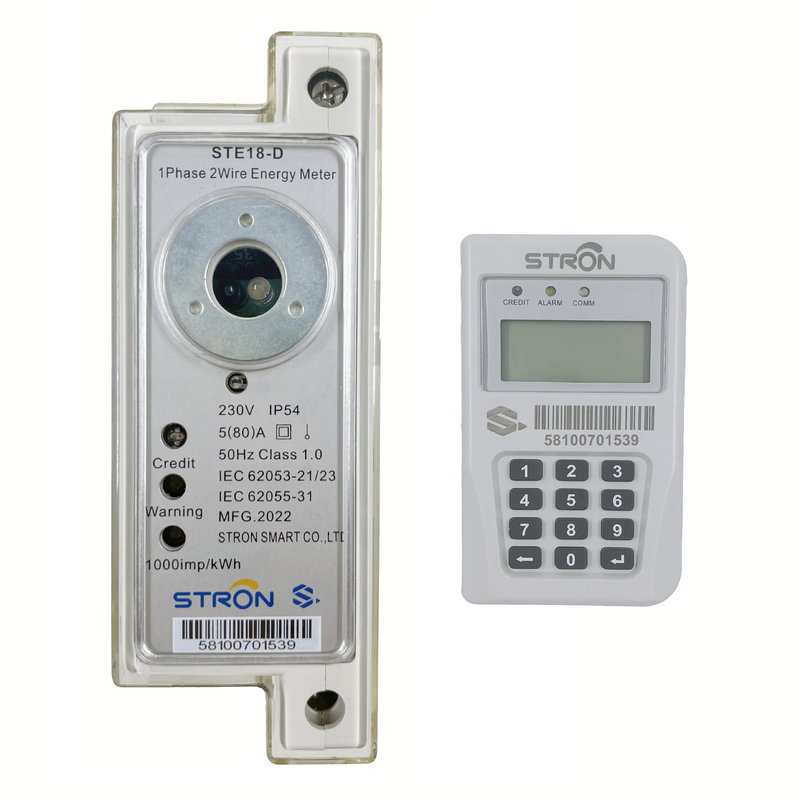

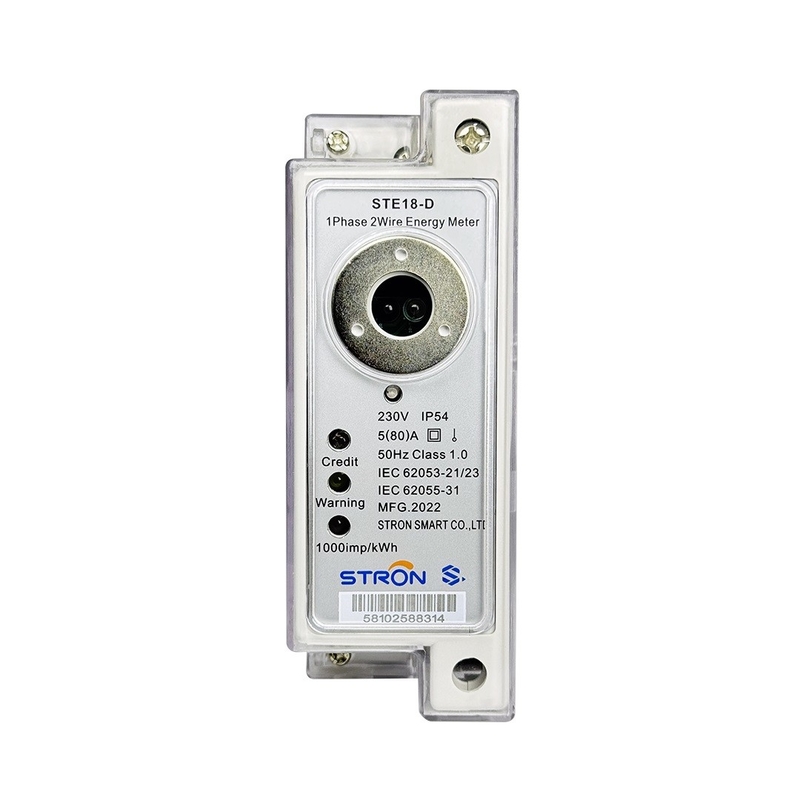

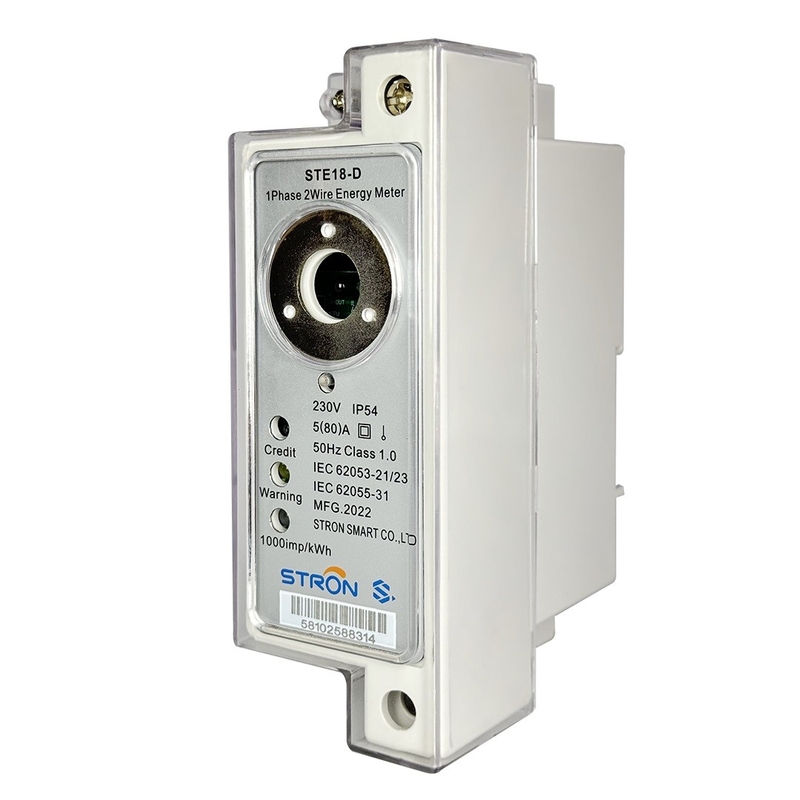

3. uiterlijke structuur
1LED indicatorlamp:
·LED indicatorlamp ✓ Credit ✓ voor credit lamp, wanneer het resterende bedrag voldoende is, licht groen, wanneer het resterende bedrag onvoldoende is, licht rood.
·LED indicatorlamp Waarschuwing voor alarmlamp, wanneer deze in stroomtoestand is en de rest voor nul-uur geel licht.
·LED indicatorlamp ¥1000imp/kWh ¥ voor meetgewicht pulslamp, wanneer de elektrische meter wordt aangesloten na normale werking, zal deze lamp beginnen om helderblauw licht te laten schijnen, per flits ¥1000 keer voor 1 graad elektriciteit.
2 steenkoolschakelaar transparante beschermkap: start tot steenkool beschermingsrol.
3表号: voor elektrische meter's ID,起到识别电表的作用.
4. productgrootte
|
· maat:143.5mm × 53mm × 96.5mm
Installatie: standaard 35 mm
|
5. 电气接线
接线端子:
·1端子为火线进端,
·2端子为火线出口,
·3端子为零线进出端;
·5,6端子 voor impuls端子.
6. functie
6.1 afstandsverbinding:
· enkelcamera geleidingsbanden ondersteunen RF draadloze transcriptiebord, met behulp van CIU voor transcriptiebord, communicatieafstand voor 500M; met behulp van DCU voor batch transcriptiebord, communicatieafstand kan bereiken 1000M.
·DCU,CIU kunnen alle op afstand worden bestuurd, worden opgeladen, worden gecontroleerd, worden gecontroleerd.
· elektrische meter is een elektrische meter volgens de STS-norm, waarvoor de gebruiker 20 bits moet invoeren om de elektrische meter te verkopen, te lenen of te stelen.
6.2 bescherming tegen diefstal:
Wanneer de transparante beschermkap wordt geopend, ontstaat de sluiter voor diefstal, wordt de elektrische klok afgesloten en wordt de waarschuwingslamp aangestoken.
6.3 parametersetting:
Gebruikers kunnen deze interface gebruiken om speciale parameters te instellen.
6.4° alarm:
Wanneer het restant van het elektrische uur te weinig is, wordt het indicatorlampje rood.
7. 显示
8. Operationeel bewijs.
单相导轨表 厂出时已经售电10kwh,处在余额充足,处在盗电状态..
客户使用时,需要先将电能表安装好后再次上电,等待电能表正常工作后使用配套的CIU输入一段20位清窃电Token elektrische klok klaar窃电报错消除,电表合合 进入normale werkstatusDan kan de klant normaal elektriciteit verkopen.
