Anticorrosieve Waterdichte de Meterdoos van STS, Openlucht de Meterdoos van IP54

Het Standaard van-Net GPRS IP54 Waterdicht Smart van STS betaalde Zonne Metende Doos vooruit

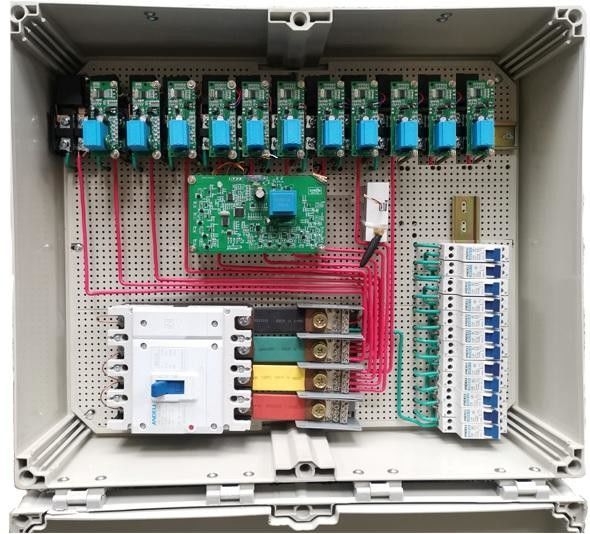

Het model een stb560-Metende die doos ‐ (hierna als doos van M wordt verwezen ‐) is een multidiefunctie ‐ het meten oplossing uit Doos, Meting & Controleeenheid (MCU) wordt samengesteld, GPRS-module, module lora-rf en de Eenheid van de Klanteninterface (CIU). Elke doos van M ‐ kan tot de verre ‐ eindservers via GPRS toegang hebben, zodat de beheerders de dozen van M kunnen in werking stellen ‐ en de het energieverbruikinformatie van alle meters ver lezen.

De m-Doos is samengesteld de dekking uit van PC (polycarbonaat) en ABS basis, met prestaties van betrouwbare isolatie, vlammende weerstand met hoge weerstand, goede, anticorrosion, het anti‐- verouderen en leven van meer dan 10 jaar. Het zou wijd in woningbouw of de burgerlijke transformatie van machtsnetten, met eigenschappen van veelvoudige combinaties van verschillende metende eenheden, gemakkelijke installatie, verborgen kabelverbinding en veilige exploitatie kunnen worden gebruikt.

Door de dozen van M ‐ en de gelezen het energieverbruikinformatie van alle meters in werking te stellen ver, kan het nutsbedrijven helpen om de beheersefficiency van hun machtsnetten grotendeels te verbeteren, en de beheerskosten te drukken.

Voor gebruikers, kon CIU in hun huizen wordt geïnstalleerd energieverbruikgegevens van de vakjes van M ‐ via mededeling lora-rf, en vertoning aan gebruikers bereiken, zodat het niet alleen geschikt voor hen is om gegevens te lezen, maar ook verstoring van energiemeting te vermijden die. Aldus, is dit een volledige het meten doosoplossing die meting, gebruik en beheer van energie combineert.

Elektroparameters

Elektrische Magnetische Verenigbaarheid

M-doos Afmeting:

Functionaliteit

1. Meting

   Positieve actieve en de metingsfunctie van de reserve actieve energie.

2. Vooruitbetaling

   De m-doos schakelt de ladingslevering uit wanneer de het kredietdraai van de gebruiker aan 0, gebruikers door input20digits TEKEN op CIU kan aanvulling.

3. Laag Krediet

   De alarmwaarde kan worden geplaatst door overeenkomstig TEKEN in te voeren.

4. De functie van de ladingscontrole

   De m-doos kan voor de drempel van de ladingscontrole worden geprogrammeerd, als de huidige macht meer dan drempel is. De meter zal gebruikerslading afsnijden.

5. Gebeurtenisopname

   De m-doos zal registreren de totale tijden van dekking die/omkeert huidige macht van gebeurtenis en de tijd van recentste 10 keer van gebeurtenis openen.

6. Zelf-test

   De m-doos heeft een autoverificatiefunctie, kan het LCD en relais enz. testen en de resultaten direct melden.

7. TOU Tariff:

   TOU Tariff kan worden geplaatst door overeenkomstig TEKEN in te voeren.

8. Bankschuldinzameling:

   De elektriciteitsbankschuld kan dag aan dag of maand na maand worden verzameld.

9. Informatieonderzoek:

   De consument kon controleren de gegevens zoals Krediet, Totaal Gekocht en Totaal Krediet door input de korte code inzake CIU blijven.

10. Anti-stamper:

   De meter zal automatisch de klep na opsporing van magnetisch veld sluiten en zal dekkingsgebeurtenis openen.

11. Mededeling:

   ①GPRS: De m-doos is beschikbaar met AMI-systeemmededeling aan de databaseserver door GPRS-module

   ②Lora-rf: CIU-communicatie met m-Doos door LORA-RF.

Installatie op Pool/Muur

De gehele reeks installatietoebehoren, met inbegrip van horizontaal & verticale strepen en hoepel, is ingepakte onafhankelijke van de doos. Zoals hierboven getoond, is Deel 1 de hoepel, Deel 2 de rekstok en Deel 3 de verticale streep, terwijl de grootteinformatie van rekstok en hoepel in Beeld zou kunnen worden gezien.

Onder stappen zal tijdens installatieproces op de elektrische pool worden genomen:

✽ Installeer de verticale streep en de bouten voor rekstok op de juiste posities op het achtereind van de meterdoos, en moeilijke situatie met schroeven.

✽ Installeer de rekstok op de bouten.

✽ Bevestig de hoepel op de pool.

✽ Bevestig de hoepel met de meterdoos gebruikend schroeven.

Er zijn totaal 2 eenheden van verticale streep, 2 eenheden van rekstok en 2 eenheden van hoepel voor installatie.

De Verbinding van de machtskabel

De machtskabels zijn geconcentreerd, opgenomen, en verbonden op de bodem van de meterdoos door de kabelfixeerstoffen onder de schroeven van inputterminals, neutrale terminals en outputterminals. De inputkabels zullen koperkabels neen kleiner dan BV ‐ 50mm2 zijn, en de outputkabels zullen koperkabels neen kleiner dan BV ‐ 16mm2 zijn.

De configuratie van inputterminals, neutrale terminals en outputterminals binnen wordt de meterdoos hieronder getoond.

De gedetailleerde aantallen verbindingspolen worden getoond in punt 3.2.9, 3.2.10 & 3.2.7.

Verbindingsdiagram zoals hieronder getoond:

Installatie & Verbinding van CIU

CIU betekent de Eenheid van de Klanteninterface, die het apparaat in het huis van de gebruiker, na het verbindings hieronder diagram dat wordt geïnstalleerd is. Zijn verbindingsmethode is gelijkaardig als verbinding van meters. UIU meet geen energie, maar in plaats daarvan, toont het enkel de gemeten energiegegevens. Zo zijn de outputlijnen van de fase van L en n-van UIU niet verplicht om worden gebruikt.

Na het installeren van de machtskabels van CIUs, zal CIU automatisch met de m-Doos door LORA-RF module verbinden.

Drie oplossingen om vooraf betaalde watermeter aanvulling

1. Door Stronpay-verkoopsoftware

➯ Via lokaal verkooppunt of handbediende mobiele verkoopeenheid

Verrichting van verkoopsoftware

1. Login verkoopsysteem

2. De registratie van het meteraantal

3. De registratie van de klanteninformatie

4. Prijs het Plaatsen

5. Open Rekening

6. Het verkopen/het Voltooien meters

7. Krijg het Teken

8. Inputteken aan meter met toetsenbord

9. Met succes aanvulling

2. Door het derde partijplatform of de lokale mobiele betaling met API

➪ Via mobiele telefoon

API: De Interface van het toepassingsprogramma, die de overeenkomst die de derde partij APP en onze Stronpay-verkoopsoftware verbinden is.

3. Door AMI System

➪ Herladen ver via de module van lora-rf en GPRS-

Hoe te door AMI System aanvulling?
